Шлейфы в смартфоне: какие бывают и за что отвечают

Содержание:

• Основные виды шлейфов
• Признаки неисправности
• Как подобрать нужный шлейф
• Можно ли заменить самостоятельно
• Когда лучше обратиться к мастеру

Современный смартфон – гаджет, представляющий собой сложную систему, в которой работают десятки компонентов. Они нуждаются в соединении между собой с помощью гибких проводников – шлейфы. Именно они позволяют передавать питание и сигналы между материнской платой, дисплеем, процессором и другими компонентами. Даже несмотря на всю компактность, они выполняют очень важную функцию. Поэтому без исправного шлейфа даже полностью рабочие детали телефона не будут работать или взаимодействовать между собой. В этой статье мы подробнее поговорим о важности  шлейфов и особенности их подбора и ремонта.

Основные виды шлейфов

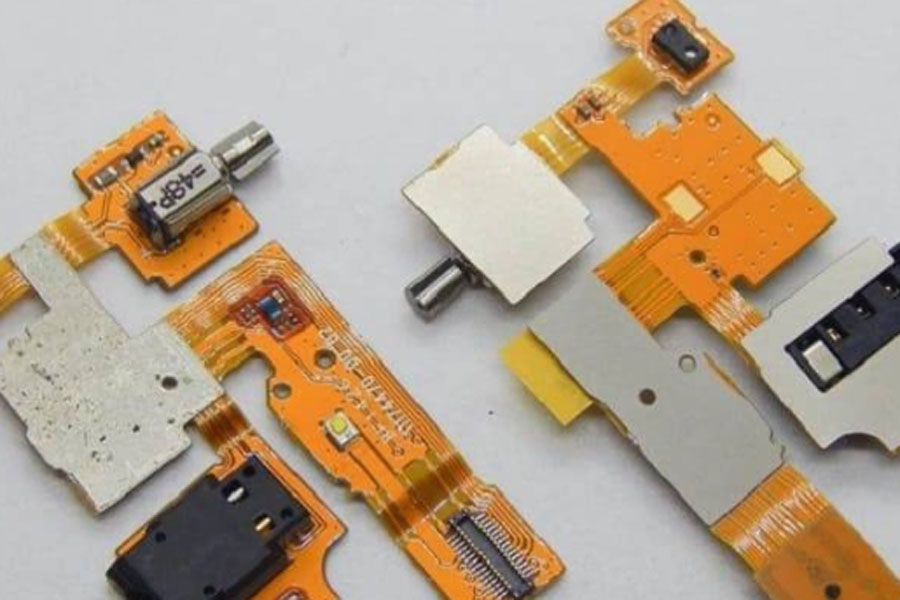

Шлейф в телефоне представляет собой печатную плату с повышенным уровнем гибкости. Он состоит из отдельных дорожек, проводящих ток и имеющих изолированное полимерное основание. Обычно шлейфы компактны, устойчивы к изгибу и позволяют сэкономить пространство внутри небольшого по габаритам корпуса.

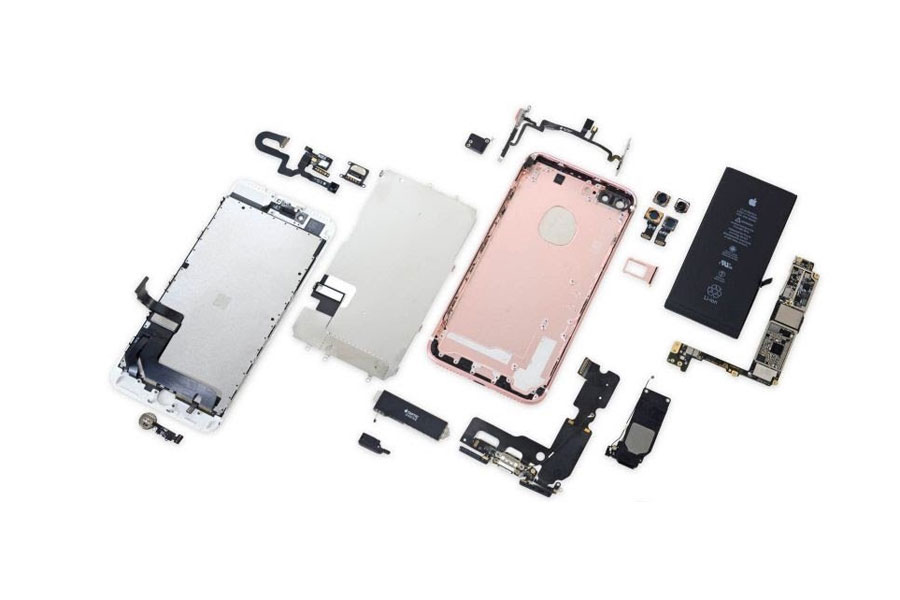

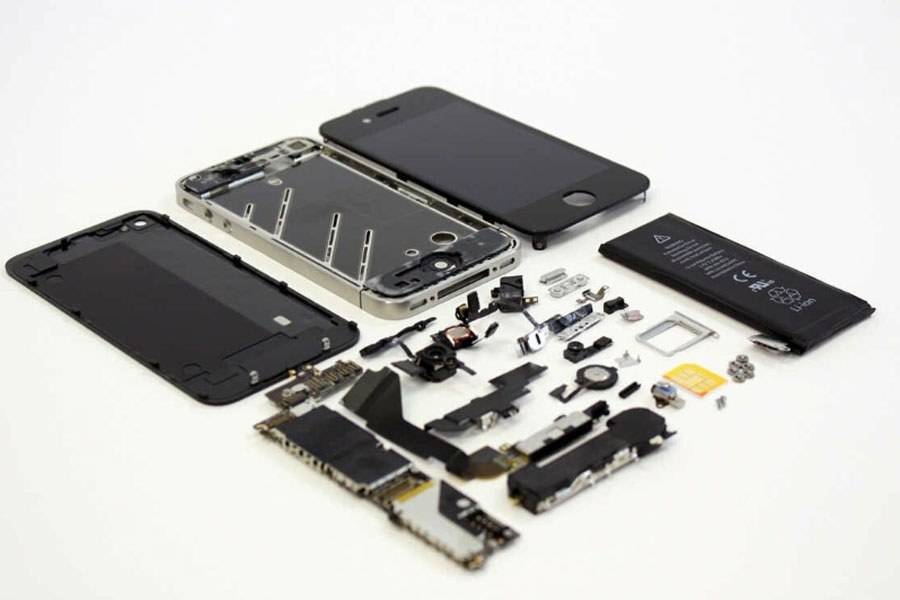

В смартфоне можно встретить следующие виды шлейфов:

1. Дисплейный: шлейф дисплея передает изображения и сигналы управления экраном, подключает матрицу к материнской плате.
2. Сенсорный: передает сигналы от сенсорного покрытия к контроллеру, часто может быть соединен с дисплейным.
3. Кнопочный: используется на кнопках, отвечающих за громкость и питание, передает сигналы от них.

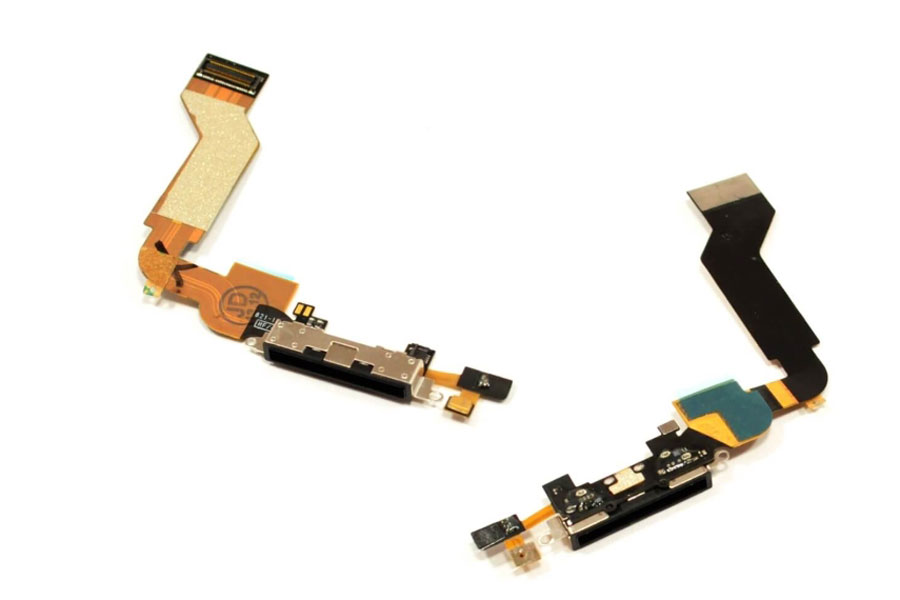

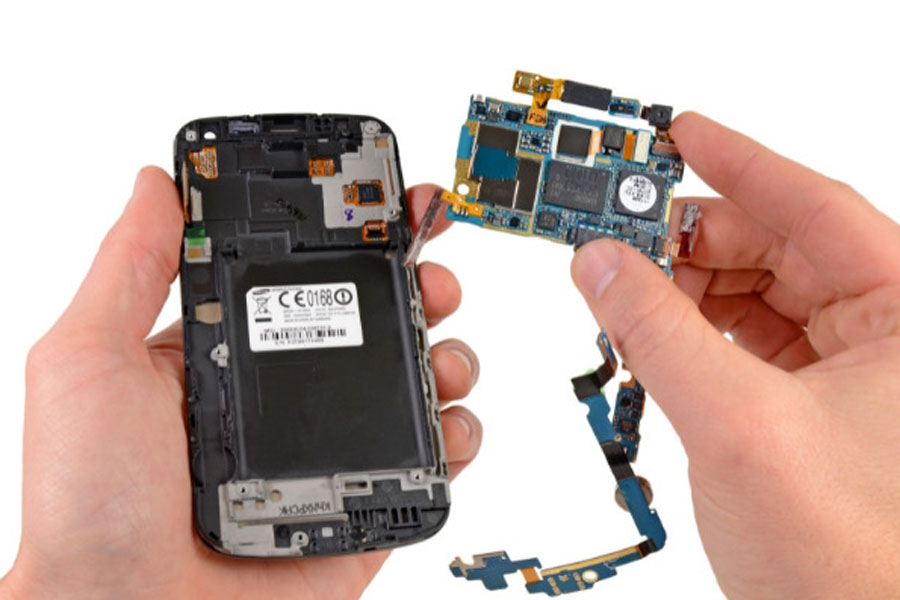

4. Межплатный: соединяет материнскую плату с нижней, на которой расположен разъем зарядки и микрофон.
5. Камерный: передает цифровой сигнал от камеры, позволяя обработать его сопутствующими компонентами.
6. Сканер: может быть отдельным или интегрированным в кнопку питания или дисплей, считывая отпечатки пальцев.
7. Аккумуляторный: передает питание и данные о состоянии батареи, уровне ее погрузки и износа.

Фактически каждый шлейф отвечает за конкретный блок смартфона, а потому даже незначительное повреждение такой детали приводит к существенным проблемам при эксплуатации гаджета.

Признаки неисправности

Повредить такой компонент можно в случае падения гаджета, попадания под корпус влаги, перегиба во время разборки и т.д. Также шлейфы могут быть повреждены с завода или при окислении контактов.

Неисправный шлейф смартфона может иметь следующие симптомы:

• Полосы на экране;
• Отсутствие изображения или мерцания;
• Исчезновение картинки;
• Хаотическое нажатие на экране;
• Отсутствие реакции на ощупь;
• Срабатывание кнопок с задержкой;
• Проблемы с зарядкой;
• Отсутствие звука;
• Нестабильность работы сети;
• Частые ошибки основных приложений;
• Не запускаются приложения;
• Черный экран в камере;
• Не считываются отпечатки пальцев;
• Не включается гаджет;
• Уровень заряда отображается неправильно;
• Устройство часто перезагружается и т.д.

Обратим ваше внимание на то, что признаки неисправности будут разными в зависимости от типа шлейфа, модели устройства и особенностей ее эксплуатации.

Как подобрать нужный шлейф

Если планируется замена шлейфа, стоит перед покупкой учесть несколько ключевых аспектов, чтобы выбрать правильный вариант.

Обратите внимание на следующие нюансы:

1. Точная модель устройства: учтите, что даже устройства одной модели и линейки могут иметь разные ревизии.
2. Маркирование шлейфа: на него наносят код партии или версию, например 1,1 и т.д.
3. Региональная версия: в зависимости от региона может отличаться конструкция и характеристики смартфона.
4. Состояние разъема: проверьте, не был ли поврежден конектор, который находится на материнской плате.

Обратить внимание следует и на то, оригинальный вам предлагают шлейф или аналог. Оригинальные модели обеспечивают более длительную и стабильную работу, тогда как аналоги будут дешевле, могут иметь меньший ресурс.

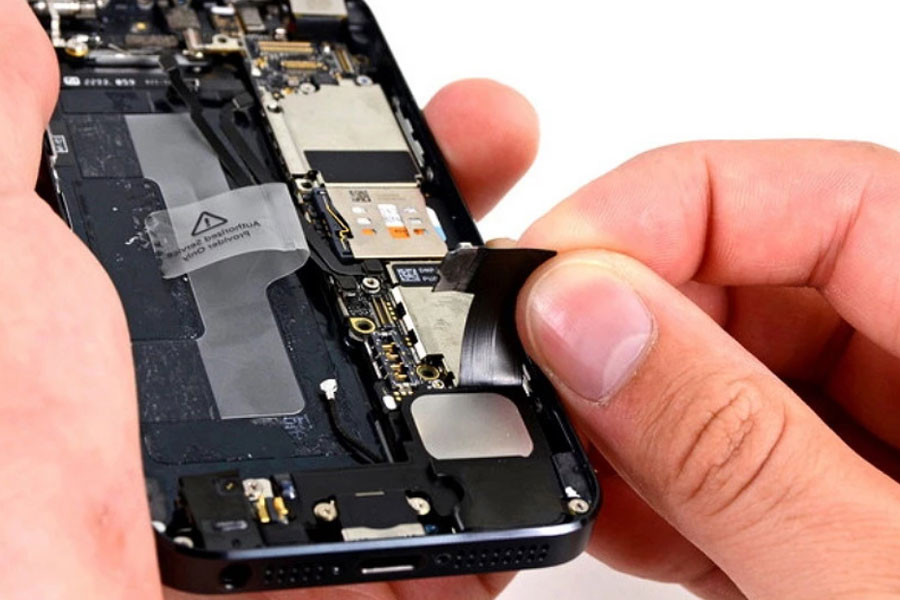

Можно ли заменить самостоятельно

Когда возникает вопрос, можно ли заменить своими руками шлейф кнопки питания или любой другой, следует обратить внимание на преимущества и недостатки этого процесса.

Среди преимуществ отметим:

• Экономия средств;
• Скорость работ;
• Приобретение навыков для дальнейших ремонтов.

Самостоятельный ремонт также имеет определенное количество недостатков. Вы можете повредить коннектор, спровоцировать короткое замыкание, рискуете потерять герметичность корпуса и гарантию.

Целесообразно заменять шлейф своими руками, если он находится в ближайшей доступности, отсутствует потребность в его пайке и у вас есть опыт в разборке смартфонов.

Когда лучше обратиться к мастеру

Помощь профессионального специалиста или сервисного центра не будет лишней в определенном перечне случаев.

Радимся обратиться к мастеру, если:

• Гаджет имеет сложную конструкцию или защиту от влаги;
• Необходимо полностью разбирать корпус;
• Существует риск повреждения экрана;
• У вас нет нужных инструментов;
• Устройство находится на гарантии.

Сервисный центр имеет все необходимое оборудование для точной диагностики, проверки контактов и безопасной монтировки новых шлейфов.

Шлейфы – критически важны связующие звенья смартфона, позволяющие работать отдельным его компонентам. Даже, несмотря на небольшие размеры устройства, они играют важную роль в стабильности его работы.

Повреждение такой детали, как шлейф, приводит к нарушению стабильности работы смартфона. Поэтому важно точно диагностировать проблему, прежде чем заниматься заменой деталей.
