Тестер кабеля Fluke Networks IntelliTone™ Pro 200 LAN Toner, Fluke

Комплект для трассировки кабелей IntelliTone™ Pro 200 для сети LAN (генератор сигнала + детектор) — выдающееся и пока единственное решение, позволяющее быстро и правильно обнаружить любой вид скрытого или сложенного в жгут кабеля/пары проводов, используемых для передачи данных, аудио и видео.

Это тоновый генератор и датчик сетевых кабелей, которые одновременно обеспечивают генерацию аналогового (500 - 1200 Гц) и цифрового сигнала. Цифровой режим отслеживает и определяет расположение кабелей для передачи данных в активных сетях. А аналоговый режим (для неактивных сетей) изолирует отдельные провода или их пары.

Технология IntelliTone решает такую сложную задачу, как поиск, выделение и проверка кабелей на целостность. Процесс базируется на подаче в кабель интеллектуального синхронизированного цифрового сигнала, образованного из нескольких типов тонов.

В свою очередь аналоговые сигналы генерируются в 4 различных типах (SmartTone). Они постоянно чередуются при замыкании тестируемой пары, а детекторы IntelliTone Pro позволяют обнаруживать этот сигнал (или любой другой аналоговый, генерируемый другими тестерами).

Применение: кабельные системы, включая кабели типа STP и UTP; коаксиальный кабель 75 и 50 Ом; двухжильный кабель, используемый в системах управления, безопасности и общего назначения. Сети передачи данных 10 Base-T или 10/100/1000 Base-T. Набор идеально подходит для обнаружения скрытых проводов – под полом, за потолком, в стенах и т.д.

Особенности

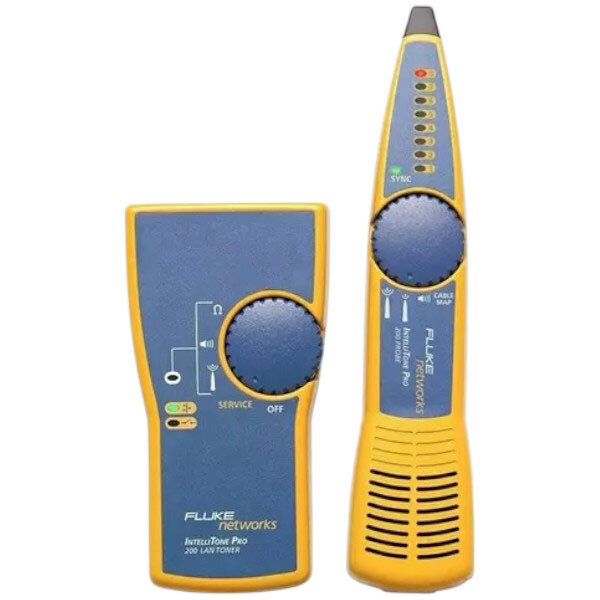

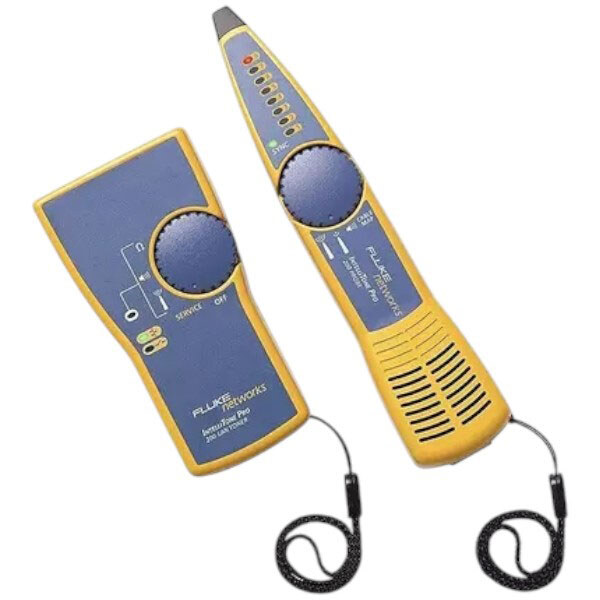

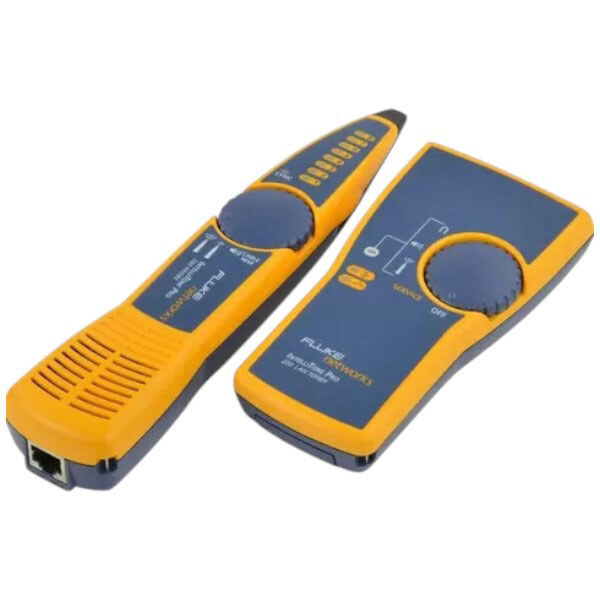

• Комплект Fluke Networks IntelliTone™ Pro 200 LAN Toner (MT-8200-60-KIT):

1. Идентифицирует кабели там, где другим приборам это не под силу
2. Обработка сигнала IntelliTone устраняет влияние шумов и ложных сигналов
3. Точное обнаружение пар проводов с помощью встроенной функции аналоговой генерации тона SmartTone
4. Безопасная и точная генерация тона в активных сетях
5. Тесты на целостность кабеля «витая пара» между двумя точками (обрывы, замыкания, обратные пары); устраняет потребность в дополнительном диагностическом приборе
6. Идентификация и диагностика Ethernet-линий 10 Мбит/с; 100 Мбит/с; 1 Гбит/с с индикацией сетевого адаптера/концентратора
7. Проверка при монтаже схемы соединений (CableMap) витой пары

• Тональный генератор IntelliTone™:

1. Подача тона в активное оборудование сети, снижение вероятности ошибки при поиске кабеля
2. Штекерные терминалы позволяют использовать только нужные провода и упрощают их замену
3. Идентификация сопротивления и проверка функции цифровой/аналоговой генерации тона
4. Поворотный переключатель: простой переход между выполняемыми функциями
5. Автовыключение: да, через 2,5 часа неактивности

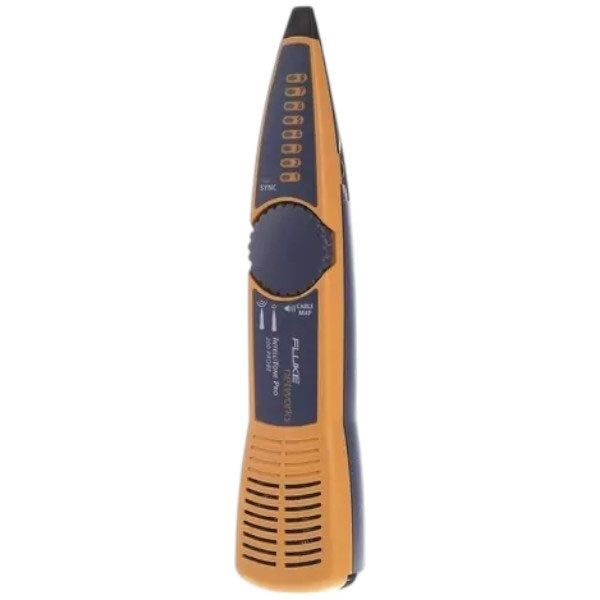

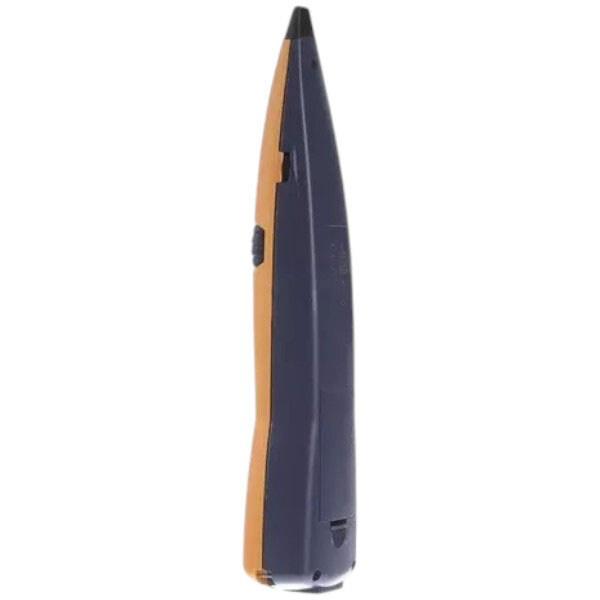

• Индуктивный щуп IntelliTone™:

1. 8-уровневый светодиодный индикатор облегчает фиксацию сигнала в шумных помещениях
2. Светодиод SYNC указывает на наличие сигнала IntelliTone и отображает состояние батареи при включении
3. 2 цифровых режима обнаружения: определяет расположение кабеля на расстоянии; идентифицирует кабели в жгутах или на коммутационных панелях
4. Заглушка работает с функцией CableMap, устраняя потребность в отдельном приборе для проверки схемы соединений
5. Поворотный переключатель: экономит время и позволяет выбрать необходимый режим генерации тона на детекторе, а не на источнике сигнала
6. Автовыключение: да, через 1 час неактивности
