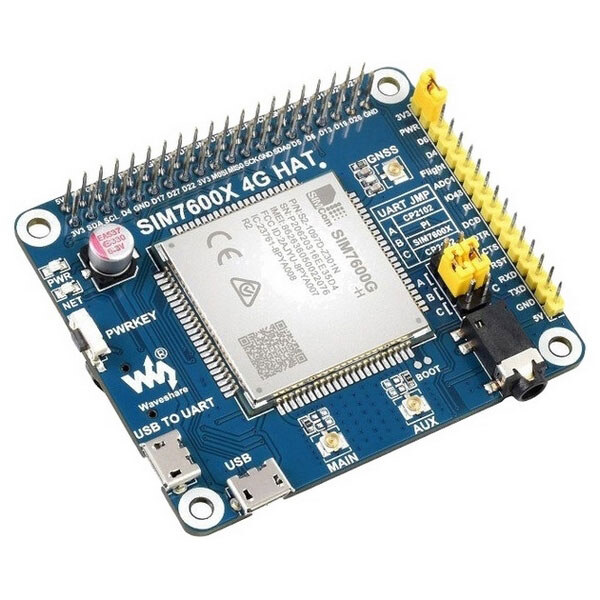

SIM7600G-H 4G/GPS шилд для Raspberry Pi с поддержкой LTE Cat-4 4G/3G/2G, GNSS

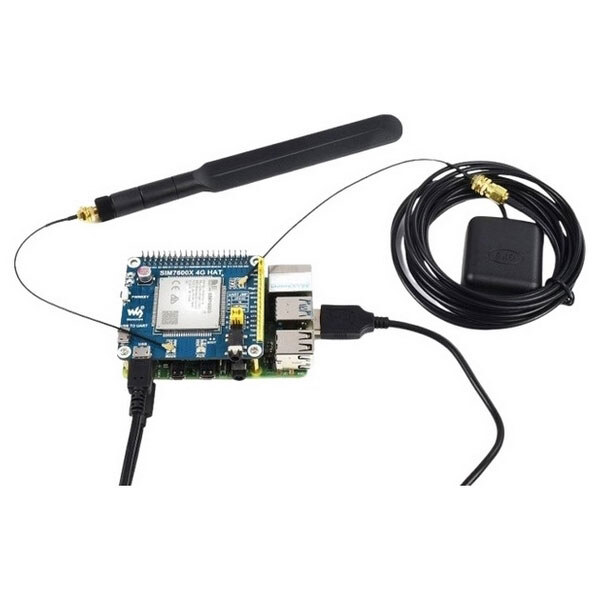

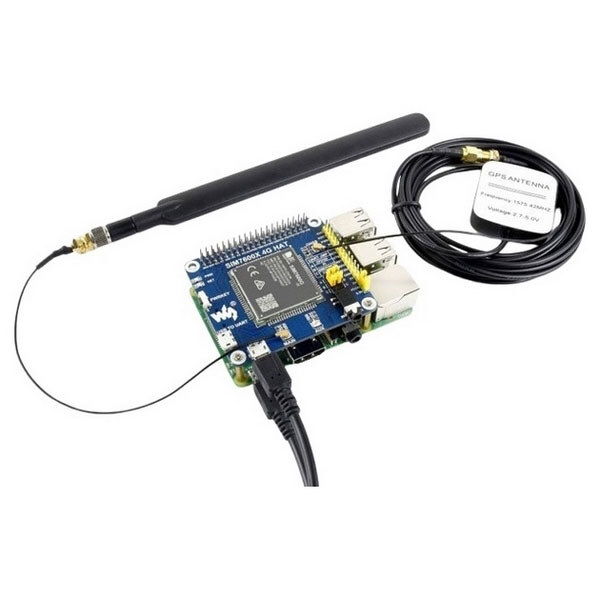

Модуль связи 4G/3G/2G/GSM/GPRS/GNSS для Raspberry Pi SIM7600G-H 4G - это модуль связи и позиционирования GNSS 4G/3G/2G, который поддерживает LTE CAT4 со скоростью передачи данных до 150 Мбит/с для передачи данных по низкой линии. Вы можете подключить этот модуль 4G к компьютеру для работы в Интернете или подключить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, голосовая связь, отправка SMS, глобальное позиционирование и т.д. Модуль отлично подойдет для обеспечения Вашей Raspberry Интернетом в автономном режиме и для создания автономных портативных устройств сбора, обработки и передачи данных по сетям операторов мобильной связи.

Ключевые особенности:

• Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживающий платы серии Raspberry Pi, Jetson Nano
• Поддерживает коммутируемый доступ, телефонные звонки, SMS, TCP, UDP, DTMF, HTTP, FTP и т.д.
• Поддерживает позиционирование базовых станций GPS, Beidou, Glonass, GALILEO, QZSS, LBS.
• Встроенный USB-интерфейс для тестирования AT-команд, получение данных о расположении GPS и т.д.
• Встроенный преобразователь USB-UART CP2102 для последовательной отладки.
• Выводные управляющие контакты UART для подключения к хост-платам, таким как Arduino/STM32.

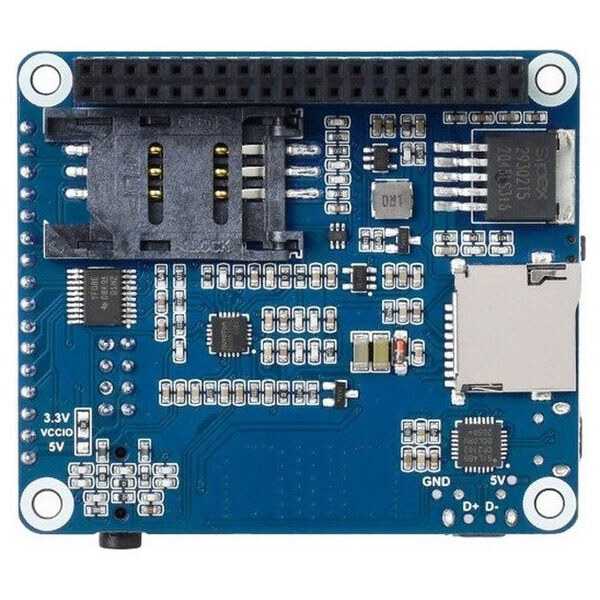

• Слот для SIM-карты, поддерживающий SIM-карту 1.8В/3В.
• Слот для карт TF для хранения данных, таких как файлы, сообщения и т.д.
• Встроенный аудиоразъем и аудиодекодер для телефонных звонков
• 2 светодиодных индикатора, позволяющих легко контролировать рабочее состояние
• Встроенный преобразователь напряжения, рабочее напряжение можно настроить на 3.3 или 5 В с помощью перемычки.
• Скорость передачи: 300-4 Мбит/с (по умолчанию: 115 200 бит/с)
• Скорость автоматической передачи: 9600 бит/с ~ 115200 бит/с
• Управление с помощью AT-команд (набор команд 3GPP TS 27.007, 27.005 и V.25TER)
• Поддерживает набор инструментов для приложений SIM: SAT Class 3, GSM 11.14 Release 99, USAT
• Поставляется с ресурсами для разработки и руководством (примеры Raspberry Pi/Jetson Nano/Arduino/STM32).

Характеристики:

Диапазоны частот:

• LTE Cat-4 LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 LTE-TDD: B34/B38/B39/B40 /B41
• 3G UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
• 2G GSM/GPRS/EDGE: 850/900/1800/1900 МГц

GNSS:

• Спутниковые системы GPS/Бейдоу/ГЛОНАСС/ГАЛИЛЕО/QZSS
• Тип приемника 16-канальный
• Код C/A
• Чувствительность -159 дБм (GPS) / -158 дБм (ГЛОНАСС) / подлежит уточнению (BeiDou)
• Холодный запуск: -148 дБм
• Время первого ремонта (под открытым небом) Холодный запуск: <35 с.
• Горячие старты: <1 с

SMS и Аудио:

• SMS поддерживаемые типы: MT, MO, CB, Text, PDU.
• Память: USIM-карта и ME (по умолчанию)
• Аудио функция Поддерживает эхоподавление
• Поддерживает шумоподавление

Другие параметры:

• Источник питания 5В
• Рабочее напряжение 5 В/3.3 В (настраивается с помощью перемычки)
• Рабочая температура -30°С ~ 80°С
• Температура хранения -45°С ~ 90°С
• Размеры 56.21 мм × 65.15 мм
