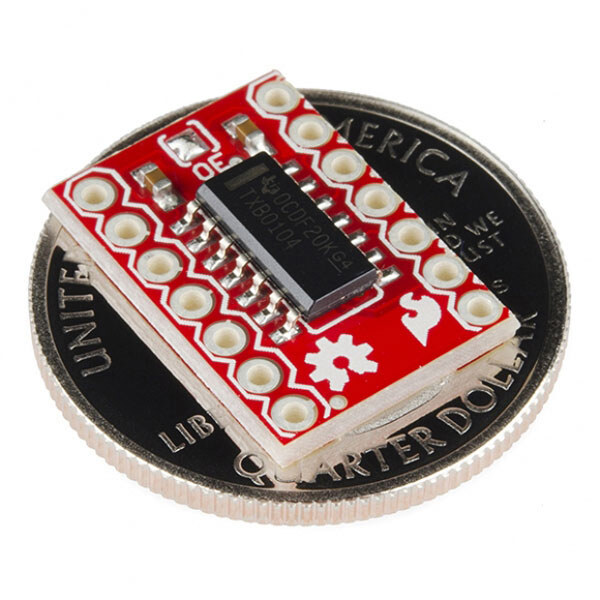

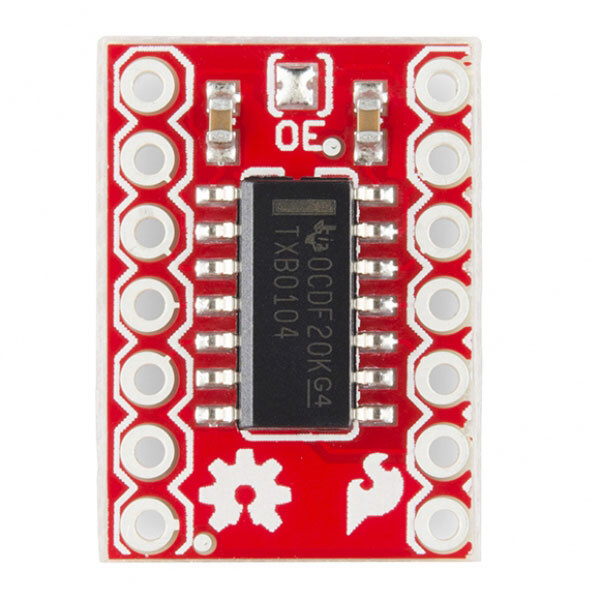

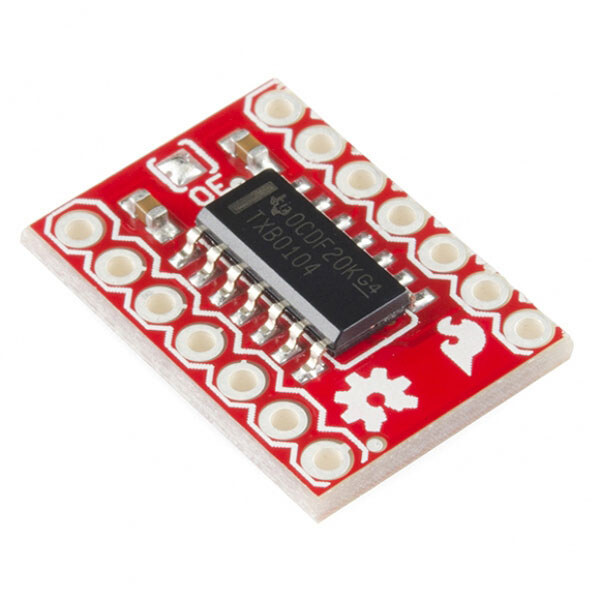

Преобразователь уровней TXB0104

Модуль на микросхеме TXB0104 от компании Texas Instruments представляет собой 4-битный двунаправленный неинвертирующий преобразователь логических уровней с автоматическим определением направления передачи данных.

Использует две конфигурированные линии питания. Порт A микросхемы связан с выводом VCCA, на который можно подавать любое напряжение в диапазоне от 1.2 до 3.6В. Порт B связан с выводом VCCB, на который можно подавать любое напряжение в диапазоне от 1.65 до 5.5В. Благодаря этому, микросхему можно использовать в качестве универсального низковольтного двунаправленного преобразователя между узлами с любым напряжением - 1.2В, 1.5В, 1.8В, 2.5В, 3.3В и 5В. Напряжение на выводе VCCA не должно превышать напряжения на VCCB.

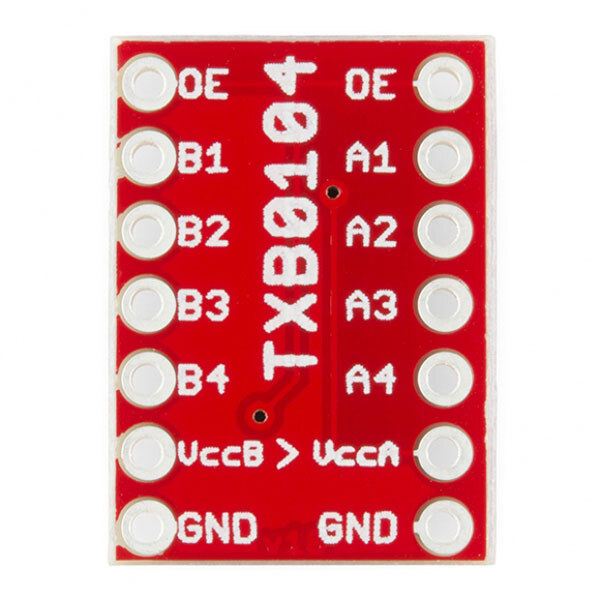

Для удобного доступа к выводам порта A и B на плате выведены контактные площадки, соответствующие каждому выводу микросхемы.

Характеристики:

• 1.2…3.6В на порт А и 1.65…5.5В на порт В (VCCA ≤ VCCB)
• изоляция питания: если на VCC подается земля - все выходы переходят в высокоимпедансное состояние
• низкое потребление: 5мкА максимум
