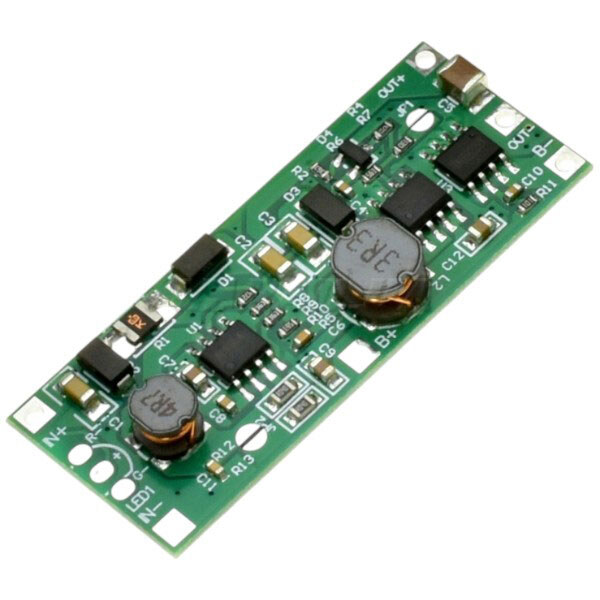

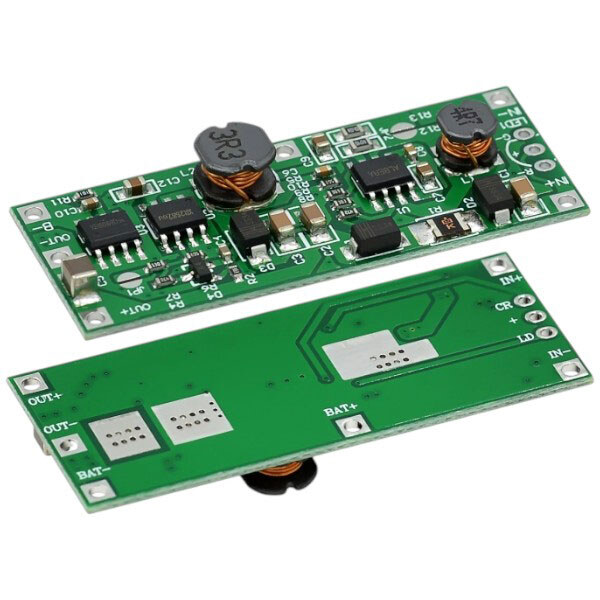

Плата UPS резервного питания/зарядки 9V 9W 1x18650

Модуль DC/DC с функцией UPS – это зарядное устройство для одной ячейки литий-ионного (Li-ion 3.7V) или литий-полимерного (Li-Po 3.6V) аккумулятора с током заряда до 1 А. Также он выполняет функцию повышающего DC-DC преобразователя, обеспечивая стабилизированное выходное напряжение +9 В или +12 В с током до 1 А для бесперебойного питания различных устройств.

Модуль позволяет выбрать выходное напряжение и ток зарядки аккумулятора. Защиты от переполюсовки нет. Устройство питается от источника постоянного напряжения 5–12 В. Модуль рассчитан на выходной ток не более 1 А и мощность 9/12 Вт. Однако продолжительная работа на максимальном токе не рекомендуется, так как приводит к значительному нагреву. Все компоненты расположены на одной стороне платы, что упрощает установку. Рекомендуется приклеить модуль на радиатор для лучшего охлаждения.

Модуль имеет несколько особенностей:

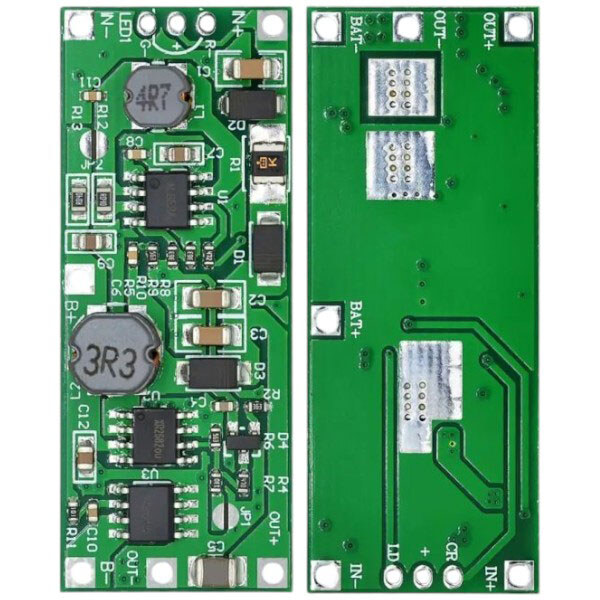

1. Перемычка JP1 служит для изменения выходного напряжения (при замыкании перемычки выходное напряжение составляет 12 В, при разомкнутой перемычке – 9 В).
2. Перемычка JP2 служит для изменения зарядного тока батареи (при замыкании – около 1 А, при разомкнутой перемычке – около 0,5 А).
3. Можно использовать литий-ионные (Li-ion (3.7V)) или литий-полимерные аккумуляторы (Li-Po (3.6V)), например 18650, включённые параллельно, суммарной ёмкостью до 15 А·ч.
4. Можно самостоятельно установить двухцветный (красно-синий) светодиод для индикации зарядки. Синий указывает на наличие нагрузки на выходе. Красный означает, что идёт зарядка. Если красный мигает – батарея отсутствует. Когда заряд завершён – красный светодиод выключается.

Технические характеристики:

• Основная функция: Модуль DC/DC c функцией UPS
• Входное напряжение: 5 - 12 В DC
• Выходное напряжение: 9 или 12 В DC
• Выходная мощность: 9 или 12 Вт
• Выходной ток: до 1 А
• Тип аккумулятора: Li-ion (3.7V), Li-Po (3.6V) до 15 А·ч
• Ток заряда аккумулятора: 0,5 А или 1 А
• Порог отключения заряда: 4.2 ±0.5 В
• Защита аккумулятора: от перезаряда и переразряда
• Размер модуля: 50 x 20 x 6,3 мм
