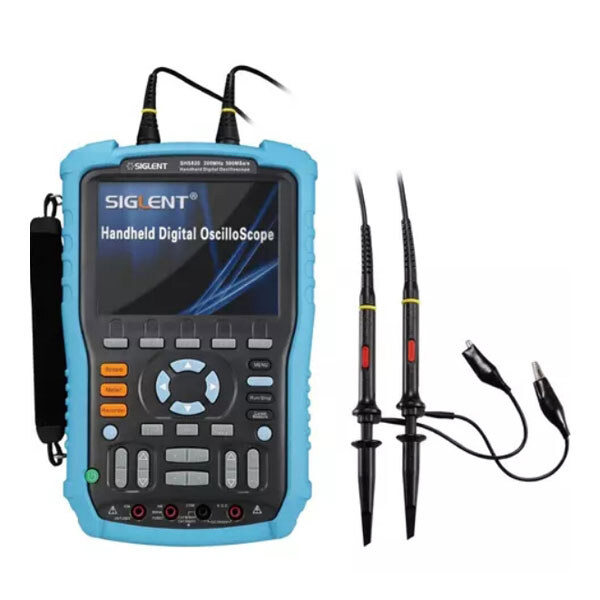

Осциллограф SIGLENT SHS820

Двухканальный цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 1 Гвыб/с, оснащенный мультиметром и регистратором данных. SIGLENT SHS810X – это двухканальный портативный цифровой осциллограф с полосой пропускания 100 МГц. При использовании двух каналов одновременно, частота дискретизации каждого составляет 500 Мвыб/с, а стандартная глубина памяти – 6 МБ. Когда активен только один канал, максимальная частота дискретизации составляет 1 Гвыб/с, а максимальная глубина памяти – 12 МБ. Для упрощения работы наиболее часто используемые функции доступны на передней панели прибора.

Осциллографы серии SIGLENT SHS800X оснащены двумя неизолированными каналами осциллографа и одним изолированным каналом мультиметра. Максимальное входное напряжение аналоговых входов осциллографа: CATII 300 В среднекв. Максимальный вход для мультиметра: CATIII 300 В среднекв.

SIGLENT SHS810X имеет несколько мощных режимов запуска, в частности, запуск по последовательной шине, а также свободное декодирование для IIC, SPI, UART, CAN, LIN. Также он оснащен функциями записи истории сигналов и последовательного запуска, что обеспечивает возможность расширенной записи и анализа сигналов.

Еще одно мощное дополнение – это функция быстрого преобразования Фурье с 1 миллионом точек, которая гарантирует очень высокое разрешение по частоте при просмотре спектров сигналов. Новый дизайн осциллографа оснащен аппаратным сопроцессором, выполняющим измерения быстро и точно, не замедляя сбор данных и отклик передней панели.

SIGLENT SHS810X также оснащен встроенным регистратором точек выборки и результатов измерения. В режиме регистрации точек выборки он способен записывать данные на протяжении максимум 22 часов с максимальной частотой дискретизации 25 квыб/с. В режиме регистратора результатов измерения, устройство способно записать максимум 4 значения с интервалом записи всего 0,1 с, что обеспечивает до 25 часов непрерывной записи.

SIGLENT SHS810X выполняет функции 6000-разрядного цифрового мультиметра, измеряя постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, емкость, тестируя диоды и целостность цепи. Канал мультиметра полностью изолирован от каналов осциллографа.

Аккумуляторная литиевая батарея емкостью 6900 мАч обеспечивает до 5,5 часов работы без подзарядки. Портативные осциллографы серии имеют герметичный корпус с защитой от пыли и капель IP51. Они были протестированы на соответствие стандарту IEC60529, что гарантирует надежность, необходимую для работы в суровых условиях. Прорезиненная поверхность с большими клавишами также облегчает использование в сложных условиях.

Особенности Полоса пропускания: 100 МГц. Частота дискретизации: 1 Гвыб/с (один канал), 500 Мвыб/с (два канала). Новейшее поколение технологии SPO (Super Phosphor Oscilloscope): скорость захвата осциллограмм до 100,000 осц/сек в обычном режиме и до 400,000 осц/сек в режиме последовательных измерений; поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент; глубина памяти до 12 млн точек; цифровая система запуска. Умный запуск: Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern. Серийный запуск и тип декодирования (стандарт), поддерживает протоколы: IIC, SPI, UART, CAN, LIN. Запуск по видео, поддержка HDTV. Низкий уровень фонового шума (шкала напряжения от 2 мВ/дел до 100 В/дел). 3 типа быстрых комбинаций для функций осциллографа, мультиметра и регистратора. 8 типов быстрых комбинаций, поддержка функций Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep, Print. В сочетании с кнопкой Shift доступно больше сочетаний клавиш. Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80,000), в зависимости от условий запуска, заданных пользователем. Функция записи (максимально 80 000 кадров). Поддержка автоматических измерений для 38 параметров, а также поддержка статистики измерений, масштабирования, стробирования, математических операций, истории и справки. Функция быстрого преобразования Фурье (1 Мбит/с), поддержка пиков и маркеров. Математические и измерительные функции используют все точки выборки данных (до 12 МБ). Математические функции: сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение квадратного корня. Клавишу предварительной настройки можно настроить в соответствии с пользовательскими или заводскими параметрами. Поддержка многоязыкового отображения и встроенная онлайн-поддержка. Режим безвозвратного стирания. Поиск и навигация. Устройство записи и выдачи данных: режим регистрации точек выборки/режим регистрации измерений. Цифровой 6000-разрядный True RMS мультиметр. Функции: постоянное и переменное напряжение; постоянный и переменный ток; сопротивление; емкость; тестирование диодов; прозвонка цепи. 5,6-дюймовый TFT-ЖК-дисплей с разрешением 640×480. Интерфейсы: изолированный USB-хост, USB-устройство (MicroUSB-TMC). Поддержка команд дистанционного управления SCPI. Питание от литиевого аккумулятора емкостью 6900 мАч, внешнее зарядное устройство. Степень защиты IP51. Соответствует требованиям безопасности UL61010-1, UL61010-2-030, UL61010-2-033.
