7.9" IPS HDMI сенсорный дисплей 400х1280 от Waveshare

7,9-дюймовый емкостной сенсорный LCD дисплей с разрешением IPS матрицы 400x1280 с HDMI интерфейсом и защитным закаленным стеклом. Поддерживает различные системы и устройства, включая Raspberry Pi, Jetson Nano, PC и т.д.

Код производителя: 17916, 7.9inch HDMI LCD

С тыльной стороны экрана расположены разъемы HDMI, Touch port, 3.5 мм аудио разъем, разъем блока питания и кнопки ориентации изображения и регулировка подсветки.

Дисплей поддерживает до 5-ти точек соприкосновения в зависимости от операционной системы.

Поддержка самых распространенных одноплатных компьютеров, таких как Raspberry Pi, NVIDIA Jetson. Также совместим и с обычными персональными компьютерами под управлением Windows 7/8/8.1/10 при работе через интерфейс HDMI.

Поддерживаемые устройства:

Raspberry Pi:

• Поддержка Raspbian, одноточечный сенсор, не требуется дополнительный драйвер
• Поддержка Ubuntu/Kali/WIN10 IoT, одноточечный сенсор, поддержка Retropie без дополнительных драйверов
• Поддержка всех версий Raspberry Pi

NVIDIA Jetson Nano:

Поддержка Ubuntu, одноточечный сенсор без дополнительных драйверов Персональные компьютеры:

Поддержка Windows 11/10/8.1/8/7, 5 точек соприкосновения, не требуется дополнительных драйверов

Назначение выходов и разъемов:

• Touch Port - порт сенсора
• Power Port - порт питания
• HDMI Port - порт мультимедиа
• Audio Jack - порт аудио
• Rotate touch orientation - переключение ориентации экрана
• On/Off & Brightness Adjustment - Включение/выключение и подстройка яркости

Комплектация:

• 7,9-дюймовый ЖК-дисплей
• Кабель HDMI
• Кабель USB A-Micro-B
• Адаптер HDMI (B)
• USB-адаптер (B)
• Адаптер HDMI (C)
• USB-адаптер (C)
• Набор винтов

Настройка дисплея для Raspberry Pi

Для настройки дисплея следует внести параметры в конфигурационный файл config.txt, расположенный в директории /boot

Параметры:

• hdmi_group=2
• hdmi_mode=87
• hdmi_timings=400 0 100 10 140 1280 10 20 20 2 0 0 0 60 0 43000000 3

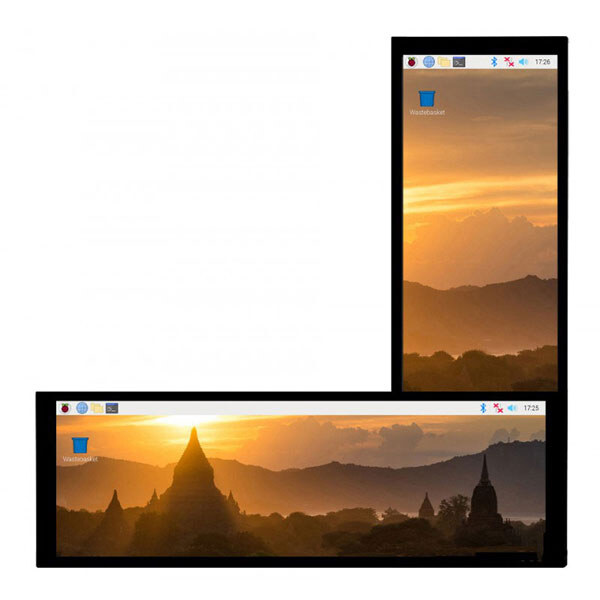

• Если нужно повернуть изображение по горизонтали или вертикали, следует добавить параметр display_hdmi_rotate с нужным значением.

Доступные значения:

0 - базовая ориентация. 1 - Повернуть на 90 градусов против часовой стрелки. 2 - Вернуть на 180 градусов. 3 - Повернуть на 90 градусов по часовой стрелке. * Для того чтобы изменить шрифт и его размеры следует изменить значения параметров FONTFACE и FONTSIZE в конфигурационном файле console-setup, расположенном в директории /etc/default

Параметр FONTFACE может принимать одно из пяти нижеприведенных значений, а параметр FONTSIZE отвечает за размер шрифта (указанные в скобках).

Доступные значения:

• VGA (размеры: 8x8, 8x14, 8x16, 16x28 and 16x32)
• Terminus (размеры: 6x12, 8x14, 8x16, 10x20, 12x24, 14x28 and 16x32)
• TerminusBold (размеры: 8x14, 8x16, 10x20, 12x24, 14x28 and 16x32)
• Fixed (размеры: 8x13, 8x14, 8x15, 8x16 and 8x18)
